ACERO EN CALIDAD B500/550 - 950/1050

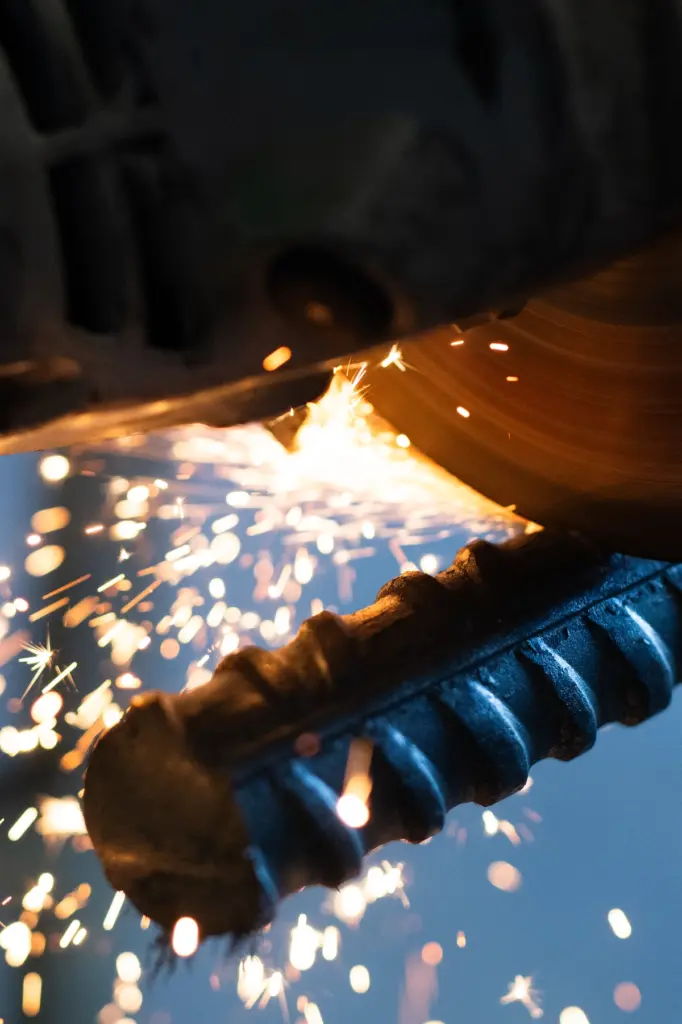

La utilización de las barras de acero de alta resistencia con rosca ofrece soluciones específicas al sector de la construcción en el ámbito geotécnico: bulones de roca, anclajes, micropilote y refuerzo estructural conforme a la norma 14490.

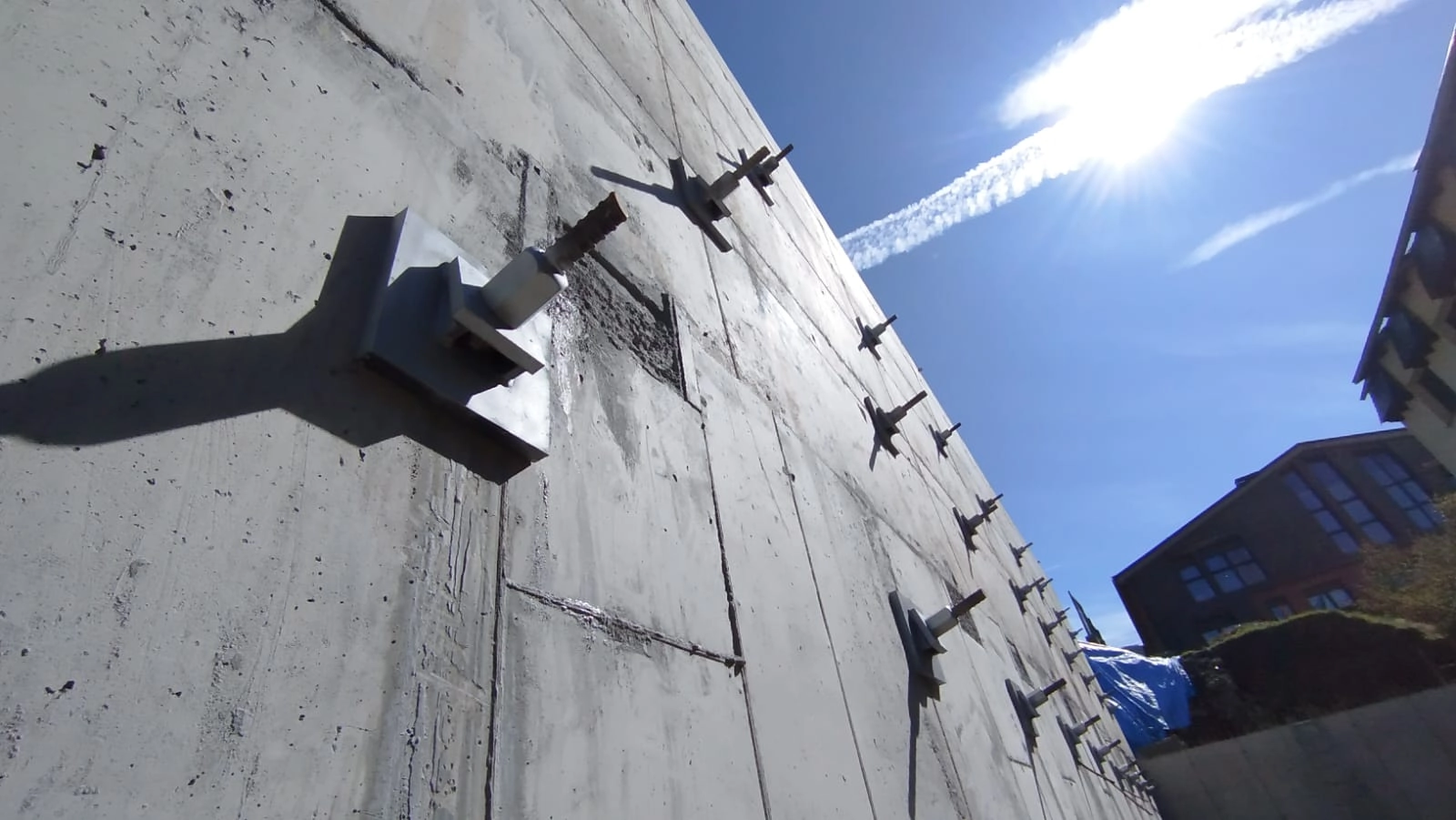

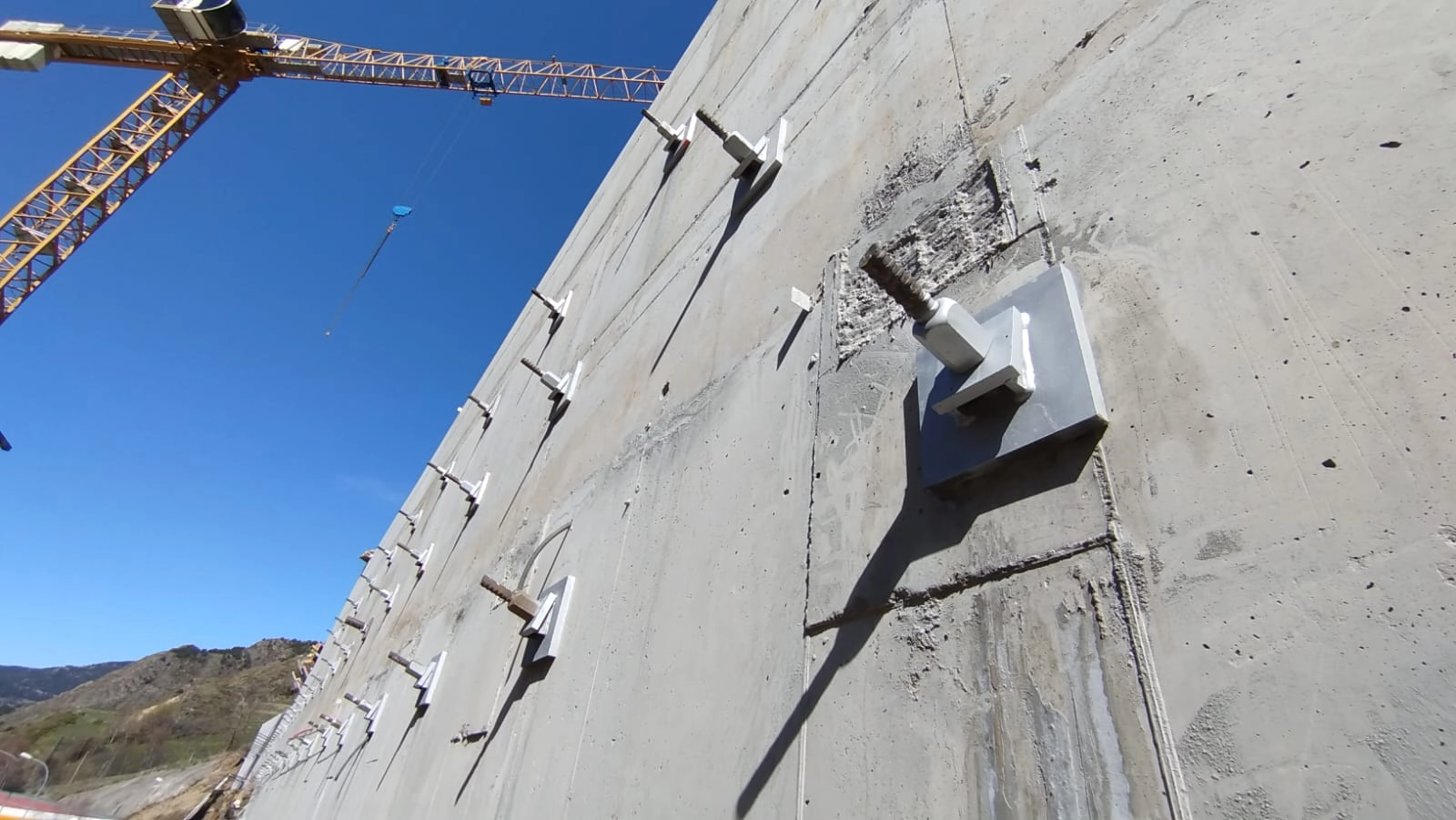

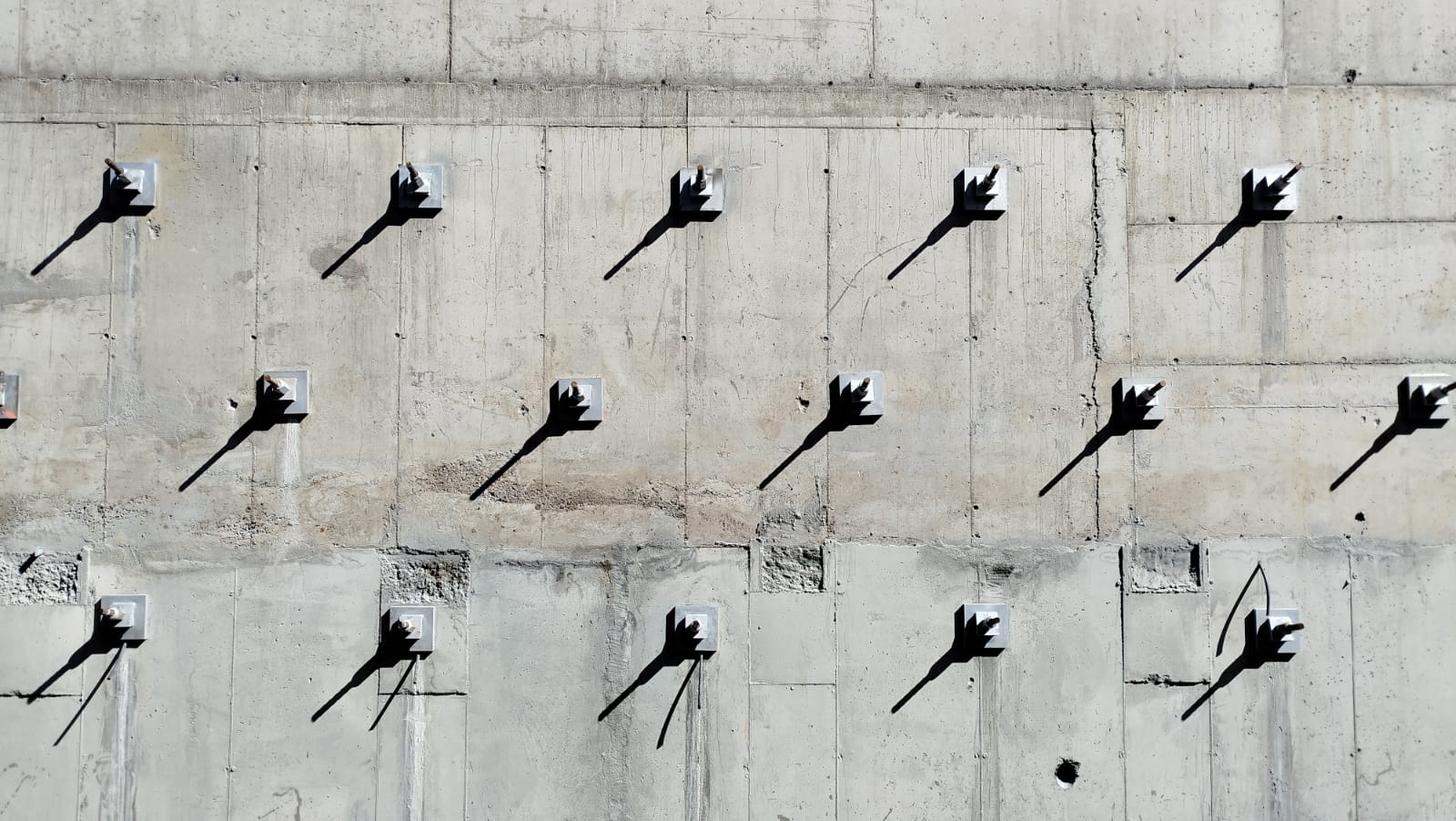

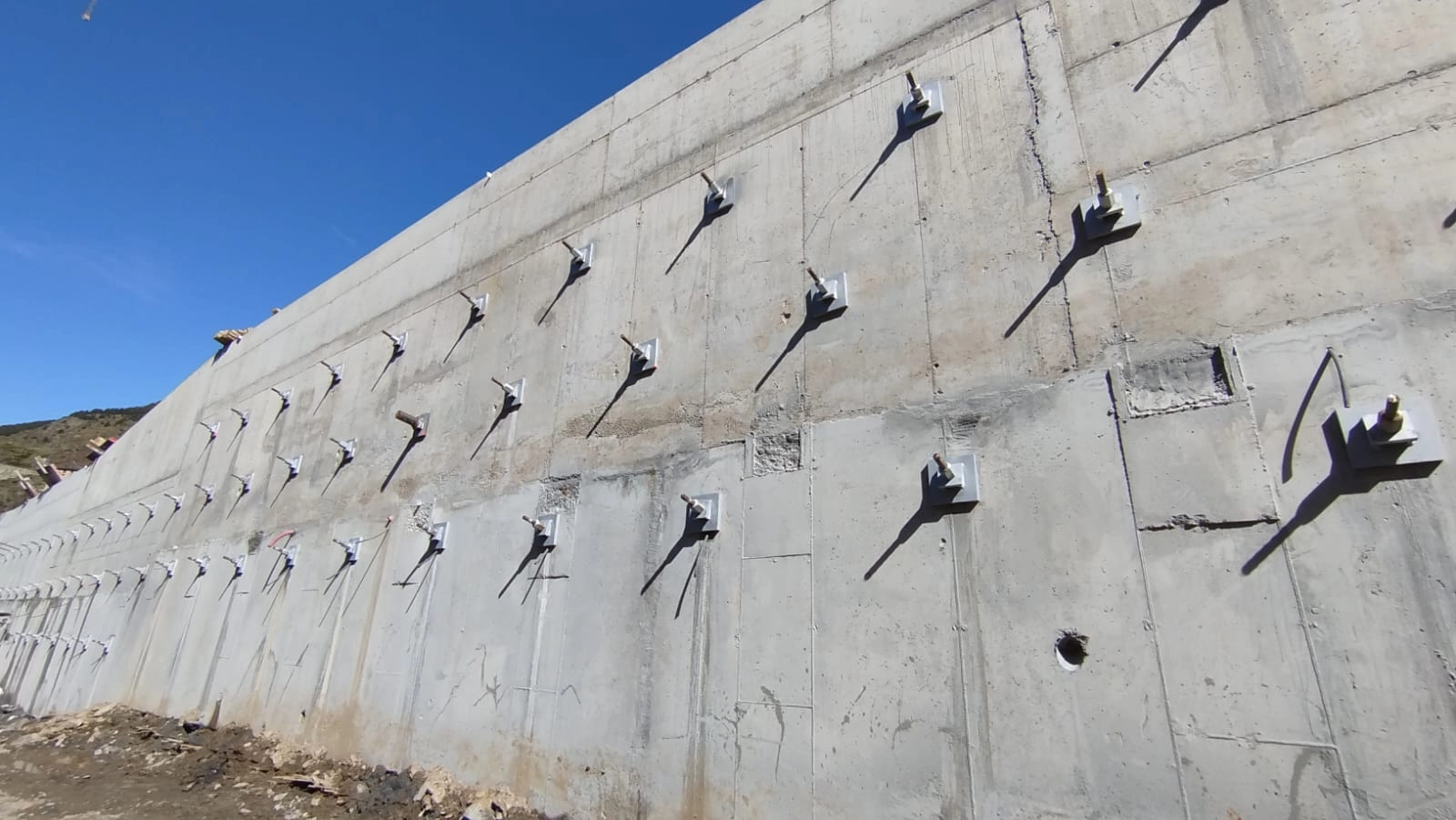

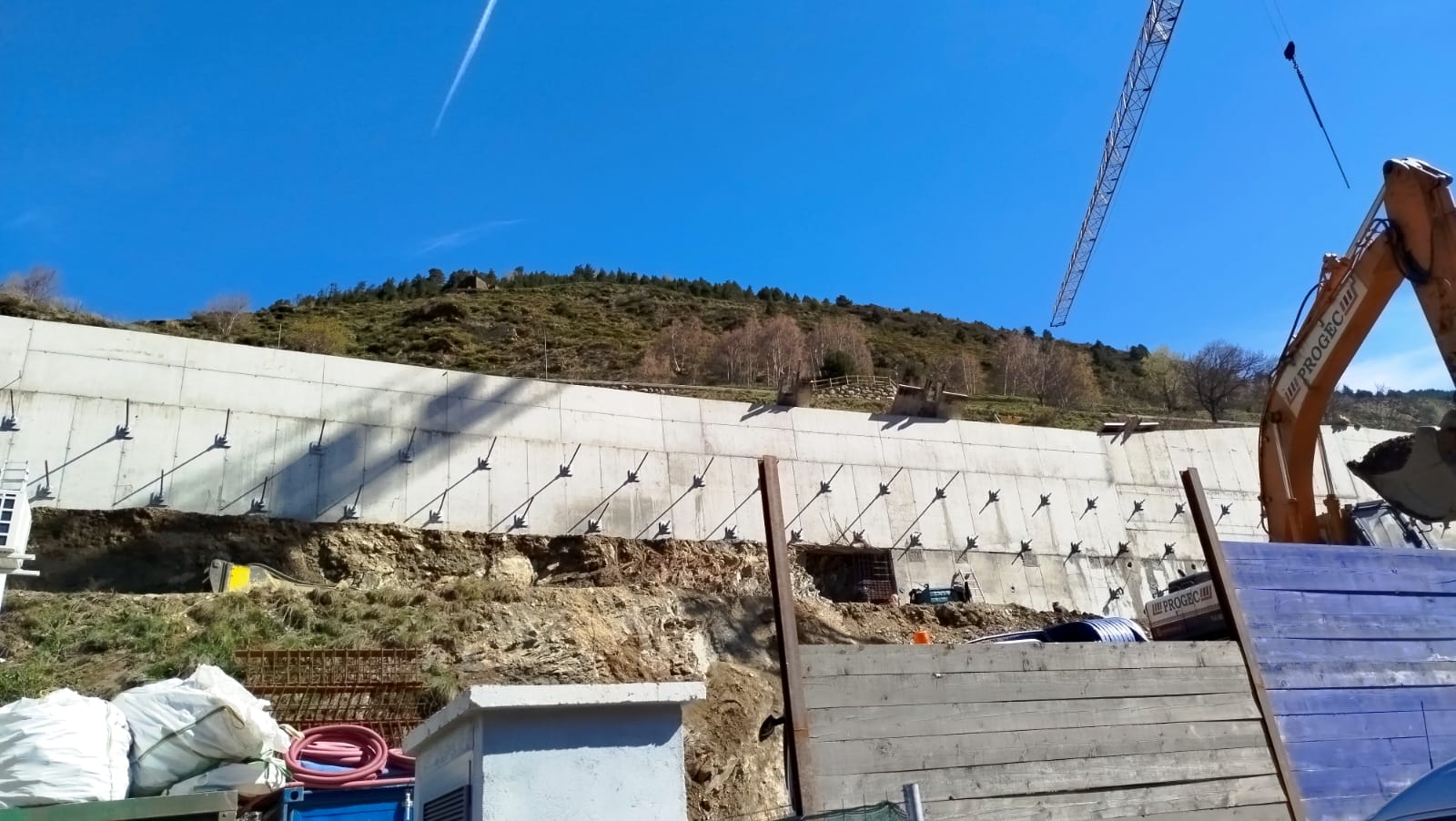

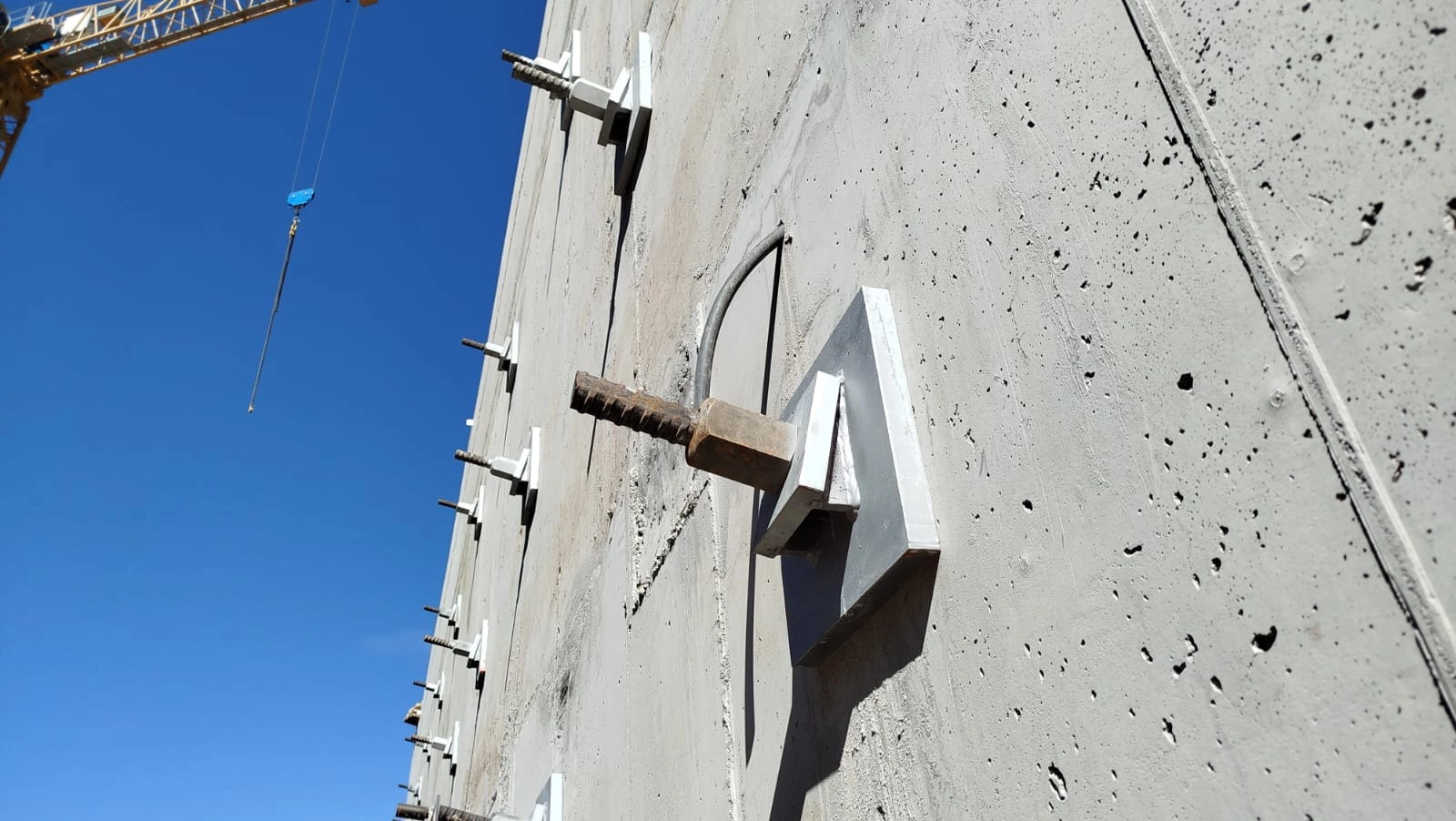

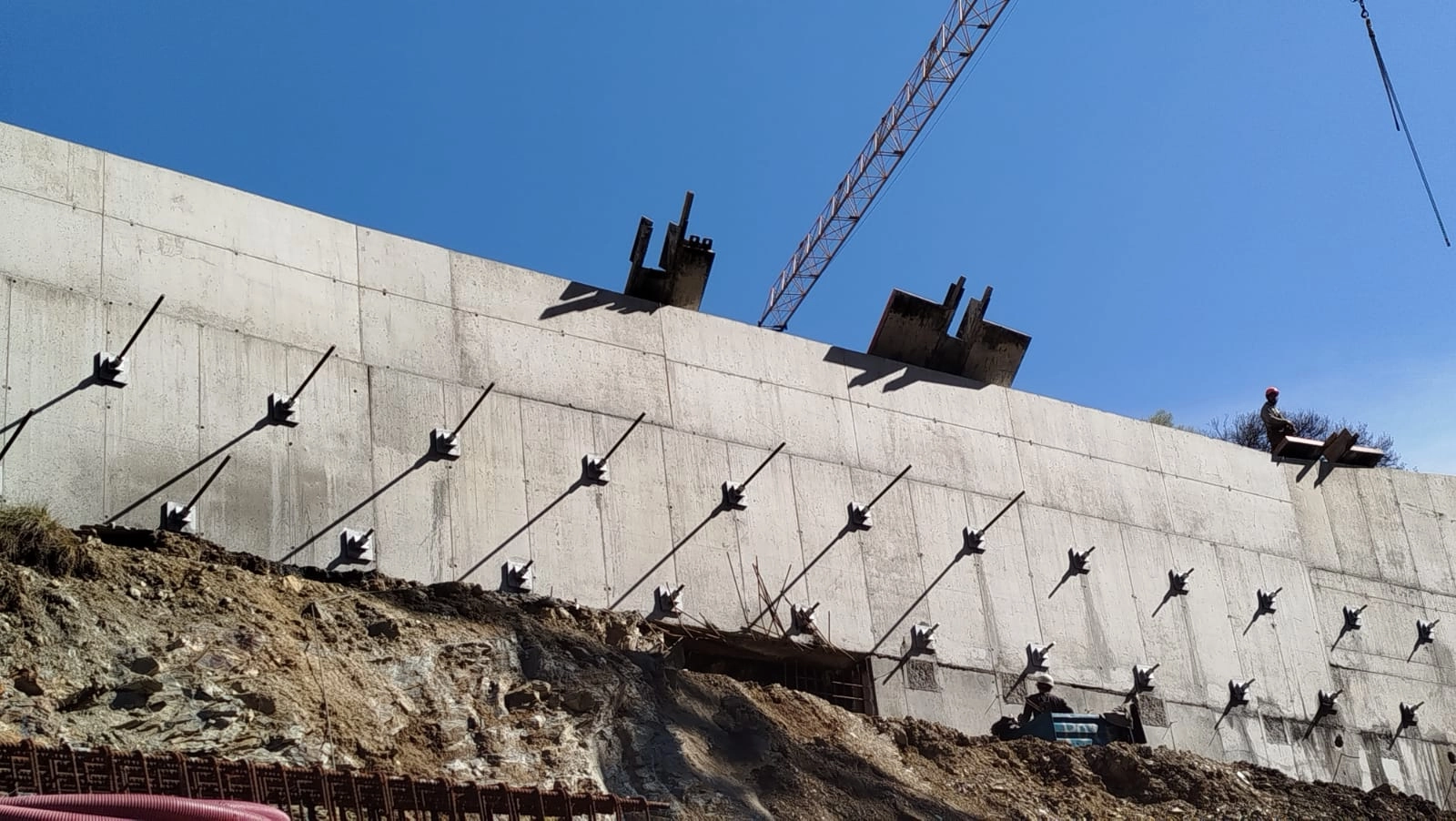

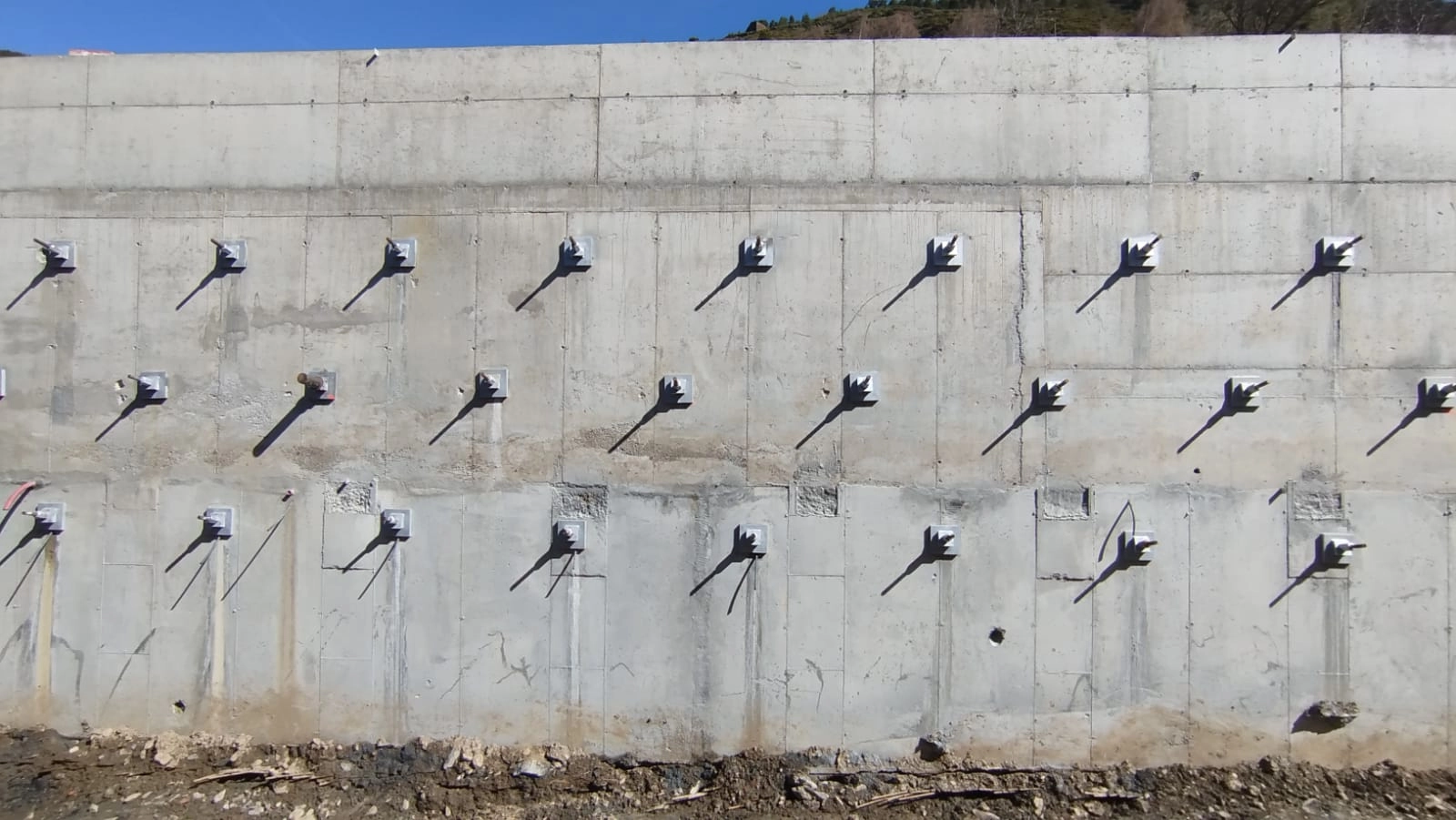

El sistema de GeoElements está diseñado para proyectos de estabilización de taludes, utilizando fuerzas de tracción y cizallamiento en todo el sistema de anclaje, asegurando la estabilidad en diversas aplicaciones.
El clavado de suelo es un ánclale de doble protección contra la corrosión, fabricado con una barra de roscado continuo, un vaina corrugada y una mezcla de lechada pre-inyectada entre la barra y la vaina.
| BARRA DE ROSCADO CONTINUO CALIDAD B500/550 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Item | Límite elástico (kN) | Carga de rotura (kN) | Ø Min/Max (mm) | Sección (mm²) | Peso (kg/mt) | Grado acero (N/mm²) | Elongación (%) | Rosca |
| GEOB020 | 157 | 173 | 20 / 23 | 314 | 2.47 | 500/550 | ≥ 6% | Left |
| GEOB025 | 245 | 270 | 25 / 29 | 490 | 3.85 | 500/550 | ≥ 6% | Left |
| GEOB028 | 308 | 339 | 28 / 32 | 615 | 4.83 | 500/550 | ≥ 6% | Left |
| GEOB032 | 402 | 442 | 32 / 36 | 803 | 6.31 | 500/550 | ≥ 6% | Left |
| GEOB040 | 628 | 691 | 40 / 45 | 1255 | 9.86 | 500/550 | ≥ 5% | Left |
| GEOB050 | 982 | 1080 | 50 / 56 | 1963 | 15.41 | 500/550 | ≥ 5% | Left |
| GEOB063 | 1758 | 2217 | 63.5 / 70 | 3169 | 24.86 | 555/700 | ≥ 5% | Left |
| ALTO LÍMITE ELÁSTICO - 950/1050 | |||||||
|---|---|---|---|---|---|---|---|
| Item no | Límite elástico (kN) | Carga de rotura (kN) | Ø Min/Max (mm) | Avg Section (mm²) | Peso (kg/m) | Tipo de acero (N/mm²) | Rosca |
| GEOB020+ | 282 | 345 | 20 / 23 | 314 | 2.47 | 900/1100 | Left |
| GEOB025+ | 442 | 540 | 25 / 29 | 490 | 3.85 | 900/1100 | Left |
| GEOB028+ | 554 | 678 | 28 / 32 | 615 | 4.83 | 900/1100 | Left |
| GEOB032+ | 723 | 884 | 32 / 36 | 803 | 6.31 | 900/1100 | Left |
| GEOB040+ | 1130 | 1382 | 40 / 45 | 1255 | 9.86 | 900/1100 | Left |

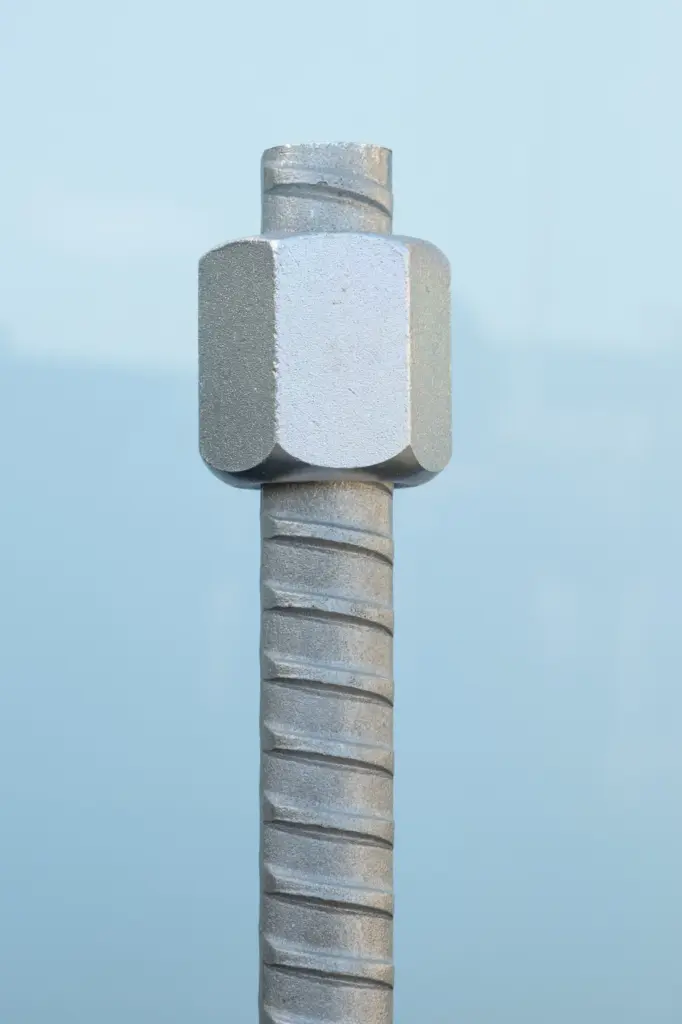

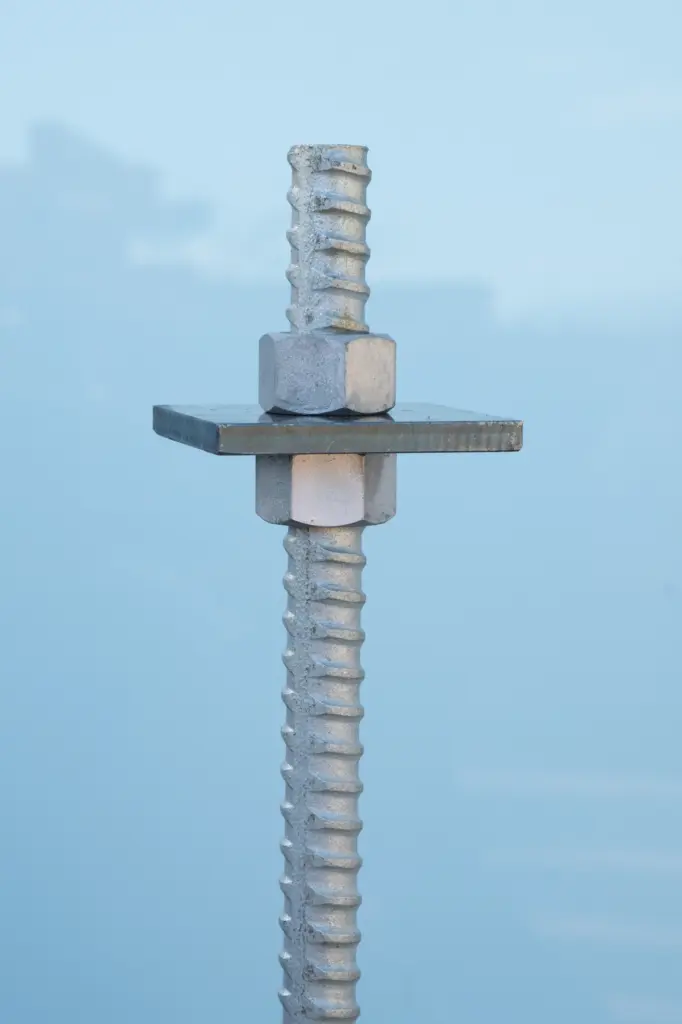

| TUERCA HEXAGONAL | |||
|---|---|---|---|
| Item | H (mm) | L (mm) | Peso (kg) |
| GEOTH020 | 36 | 40 | 0.25 |
| GEOTH025 | 41 | 45 | 0.25 |
| GEOTH028 | 46 | 50 | 0.40 |
| GEOTH032 | 50 | 60 | 0.50 |
| GEOTH040 | 65 | 70 | 1.2 |
| GEOTH050 | 80 | 90 | 2.2 |
| GEOTH063 | 100 | 135 | 6.6 |

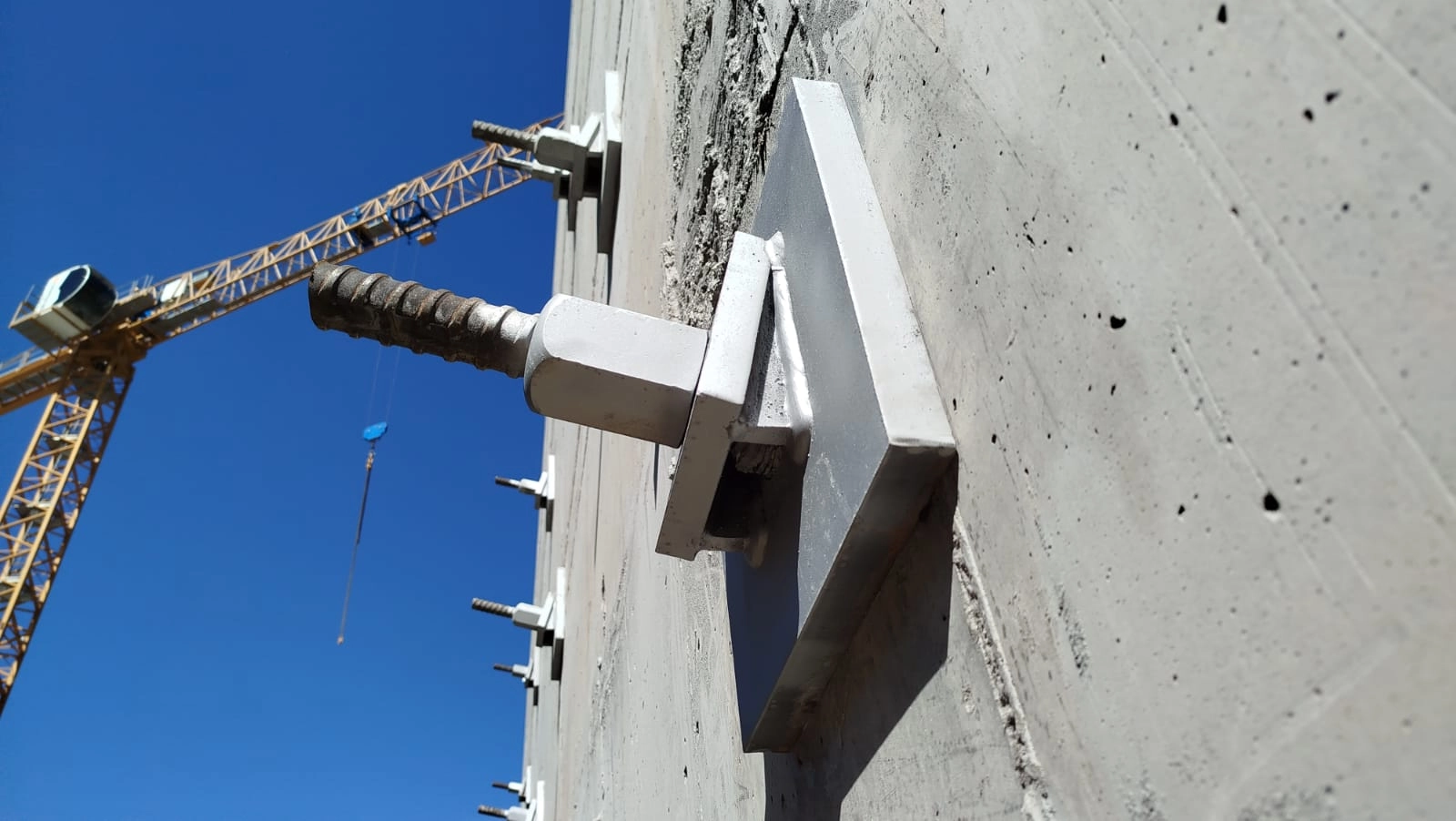

| PLACA DE REPARTO | |||
|---|---|---|---|
| Código / Item | Dimensiones (mm) | Espesor (mm) | Peso (kg) |
| GEO150x08 | 150 x 150 | 8 | 1.4 |
| GEO150x10 | 150 x 150 | 10 | 1.7 |
| GEO200x08 | 200 x 200 | 8 | 2.5 |
| GEO200x10 | 200 x 200 | 10 | 3.1 |
| GEO200x12 | 200 x 200 | 12 | 3.7 |
| GEO200x20 | 200 x 200 | 20 | 6.2 |
| GEO250x20 | 250 x 250 | 20 | 9.8 |
| GEO250x25 | 250 x 250 | 25 | 12.3 |
| GEO300x20 | 300 x 300 | 20 | 14.1 |
| GEO300x30 | 300 x 300 | 30 | 21.2 |
| GEO300x40 | 300 x 300 | 40 | 28.3 |
| MANGUITO DE UNIÓN | |||
|---|---|---|---|
| Código / Item | L (mm) | G (mm) | Peso (kg) |
| GEOM020 | 36 | 105 | 0.50 |
| GEOM025 | 40 | 115 | 0.60 |
| GEOM028 | 45 | 125 | 0.80 |
| GEOM032 | 52 | 140 | 1.2 |
| GEOM040 | 65 | 180 | 2.4 |
| GEOM050 | 80 | 200 | 4.2 |
| GEOM063 | 101 | 200 | 9.0 |
| MANGUITO DE UNIÓN | |||
|---|---|---|---|
| Código / Item | L (mm) | G (mm) | Peso (kg) |
| GEOM020 | 36 | 105 | 0.50 |
| GEOM025 | 40 | 115 | 0.60 |
| GEOM028 | 45 | 125 | 0.80 |
| GEOM032 | 52 | 140 | 1.2 |
| GEOM040 | 65 | 180 | 2.4 |
| GEOM050 | 80 | 200 | 4.2 |
| GEOM063 | 101 | 200 | 9.0 |
| MANGUITO DE UNIÓN (SERIE P) | |||
|---|---|---|---|
| Item no | L (mm) | G (mm) | Peso (kg) |
| GE0020P | 45 | 150 | 1.5 |
| GE0025P | 50 | 160 | 1.7 |
| GE0028P | 55 | 180 | 2.4 |
| GE0032P | 60 | 180 | 3.1 |
| GE0040P | 70 | 220 | 4.1 |
| TUERCA CON ANILLO DE IZAJE | |||||
|---|---|---|---|---|---|
| Item no | Sw (mm) | L (mm) | d (mm) | R (mm) | Peso (kg) |
| GEO_020S | 45 | 100 | 20 | 20 | 0.8 |
| GEO_025S | 45 | 115 | 20 | 22.5 | 1.0 |
| GEO_028S | 45 | 115 | 20 | 22.5 | 1.0 |
| GEO_032S | 53 | 125 | 20 | 25 | 1.1 |
| TUERCA SEMIESFÉRICA | ||||
|---|---|---|---|---|
| Código / Item | Sw (mm) | L (mm) | B (mm) | Peso (kg) |
| GEOTS025 | 41 | 45 | 55 | 0.35 |
| GEOTS028 | 40 | 55 | 60 | 0.40 |
| GEOTS032 | 45 | 59 | 70 | 0.54 |
| CONTRATUERCA HEXAGONAL | |||
|---|---|---|---|
| Código / Item | L (m) | G (mm) | Peso (kg) |
| GEOCH020 | 36 | 26 | 0.15 |
| GEOCH025 | 46 | 26 | 0.23 |
| GEOCH028 | 50 | 26 | 0.30 |
| GEOCH032 | 55 | 30 | 0.40 |
| GEOCH040 | 65 | 30 | 0.50 |
| GEOCH050 | 80 | 40 | 1.00 |
| GEOCH063 | 100 | 40 | 1.50 |
| CENTRADOR TIPO REJILLA - PVC | ||
|---|---|---|
| Código / Item | Barra Ø (mm) | Ext. Ø (mm) |
| GEO020080 | 20 | 80 |
| GEO025090 | 25 | 90 |
| GEO028110 | 28 | 110 |
| GEO032110 | 32 | 110 |
| GEO040110 | 40 | 110 |
| GEO050115 | 50 | 115 |
| GEO055135 | 55 | 135 |
| GEO065135 | 65 | 135 |
| GEO075120 | 75 | 120 |
| GEO085140 | 85 | 140 |
| TUERCA HEXAGONAL (ALTO LÍMITE ELÁSTICO) | |||
|---|---|---|---|
| Item no | H (mm) | L (mm) | Peso (kg) |
| GEOTH020+ | 36 | 50 | 0.30 |
| GEOTH025+ | 46 | 65 | 0.60 |
| GEOTH028+ | 50 | 70 | 0.75 |
| GEOTH032+ | 55 | 80 | 1.0 |
| GEOTH040+ | 75 | 105 | 2.6 |
| CONTRATUERCA HEXAGONAL (+) | |||
|---|---|---|---|
| Item no | H (mm) | L (mm) | Peso (kg) |
| GEOCH020+ | 36 | 26 | 0.15 |
| GEOCH025+ | 46 | 26 | 0.23 |
| GEOCH028+ | 50 | 26 | 0.30 |
| GEOCH032+ | 55 | 30 | 0.40 |
| GEOCH040+ | 65 | 30 | 0.50 |
